Phantom Models and the Importance of Dissolved Oxygen Measurements
The value of dissolved oxygen monitoring in phantom models to biomedical and tissue engineering research.
의생명 과학 및 조직 공학 분야에서 생체 외(In vitro) 실험의 한계를 극복하기 위한 팬텀 모델(Phantom Models)의 활용이 고도화되고 있습니다.
팬텀 모델은 실제 생체 조직의 물리적·화학적 특성을 모방하여 통제된 환경 내에서 재현성 있는 실험을 가능케 하는 필수적인 플랫폼입니다.
이번 포스팅에서는 Oxford Optronix 사의 OxyLite 시스템을 활용하여 팬텀 모델 내 용존 산소(pO₂)를 정량화하는 것이 연구의 학술적 가치에 어떠한 영향을 미치는지 상세히 살펴보겠습니다.
1. Phantom Model 내 산소 역학(Oxygen Dynamics) 분석의 필요성
생체 모방 모델 내에서 산소 농도는 세포의 대사 활동, 분화, 그리고 약물 반응을 결정짓는 핵심적 파라미터입니다.
• 산소 농도 구배(pO₂ Gradient)의 정밀 검증: 모델 설계 시 의도한 산소 확산 및 분포가 실제로 구현되는지 실시간으로 검증해야 합니다.
• 세포 대사 추적: 팬텀 내 탑재된 세포나 미생물의 대사 활동으로 인한 산소 소모율을 실시간으로 추적하여 모델의 생물학적 활성도를 평가할 수 있습니다.
• 실험 조건의 표준화: 외부 배양 환경 수치가 아닌, 실제 모델 내부의 산소 분압을 절대 단위(mmHg)로 기록함으로써 데이터의 객관적 신뢰성을 확보합니다.
2. OxyLite: 팬텀 모델 연구를 위한 최적의 분석 플랫폼
OxyLite는 전 세계 수백 편 이상의 논문에서 그 성능이 입증된 조직 산소 모니터링의 스탠다드 시스템입니다.
• 최소 침습적 광섬유 센서(Fiber-optic Sensors): 매우 미세한 직경의 센서를 통해 팬텀 모델의 물리적 구조를 손상시키지 않고 내부 심부의 산소 농도를 측정합니다.
• 초정밀 저산소 감도: 0-200 mmHg 측정 범위를 지원하며, 특히 종양 및 조직 내 저산소(Hypoxia) 영역 측정에 최적화된 민감도를 보유하고 있습니다.
• 실시간 다채널 데이터 로깅: 최대 4개 채널(OxyLitePro 기준)을 통해 모델 내 위치별 산소 구배를 동시에 비교 분석할 수 있습니다.
• 통합 센서 기술: pO₂와 온도를 동시에 측정하여 환경 변수에 따른 오차를 실시간으로 보정합니다.
Sweeny A et al. (2025) Photoacoustics Volume 41, February 2025, 100662

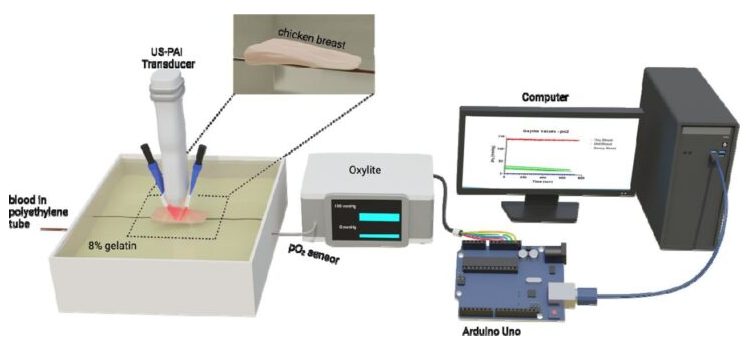

Fig. 2. Schematic depicting the ex vivo phantom imaging set-up.
3. 주요 연구 응용 분야 (Application Areas)
•조직 공학(Tissue Engineering): 3D 스캐폴드(Scaffold) 및 하이드로젤 내부의 산소 전달 효율 평가.
•약물 전달 시스템(DDS): 산소 나노버블 또는 저산소 활성 프로드럭(Prodrug)의 치료 반응 평가.
•방사선 및 광역학 치료(PDT): 치료 전·후의 산소 소모 및 재산소화 과정 모니터링.
•바이오 센서 및 영상 기법 검증: Photoacoustic imaging 등 최신 영상 기법의 정량적 정확도 검증을 위한 표준 데이터 제공
4. 어플리케이션 별 권장 센서
| 연구 유형 | 권장 센서 타입 | 주요 장점 |
| 일반적인 팬텀 내 측정 | Bare-fibre (NX-BF) | 최소 침습, 산소 및 온도 동시 측정 및 실시간 보정 |
| 정밀 위치 제어 및 물리적 내구성 | Needle (NX-NP) | 삽입 용이성 및 물리적 충격으로부터 센서 끝단 보호 |
| 광범위한 구역 평균 측정 | Large Area (NX-LAS) | 1mm² 면적의 평균 산소 레벨 측정으로 전체 경향 파악 |
5. 실시간 산소 모니터링의 해결사, OxyLite
팬텀 모델을 활용한 연구의 학술적 완성도는 ‘보이지 않는 변수’인 산소를 얼마나 정밀하게 제어하고 기록하느냐에 달려 있습니다.
OxyLite 시스템은 귀하의 연구 데이터에 정량적 확실성을 더해드릴 것입니다.
OxyLite가 특별한 이유:
•진짜 숫자로 말해요: “산소가 적은 것 같다”는 느낌이 아니라, 실시간으로 변화하는 산소 분압(pO2)을 정확한 숫자로 보여줍니다.
•아주 가늘고 정교한 센서: 머리카락만큼 가는 광섬유 센서를 사용해 종양 조직의 손상을 최소화하면서 깊숙한 곳까지 측정합니다.
•치료 효과 확인: 방사선을 쏘거나 신약을 투여했을 때, 실시간으로 산소 농도가 올라가는지 내려가는지 그래프로 바로 확인할 수 있습니다.
6. 연구의 질을 높여주는 ‘단짝 장비들’
OxyLite 외에도 암 연구를 완벽하게 만들어주는 도구들이 있습니다.
• OxyFlo: 산소 측정과 동시에 ‘혈액이 얼마나 잘 흐르는지(미세혈류)’를 함께 측정하고 싶을 때 사용합니다.
• HypoxyLab: 세포 실험 단계에서 실제 몸속 종양과 똑같은 저산소 환경을 만들어주는 인큐베이터입니다.
• GelCount 2: 암세포 덩어리(콜로니/스페로이드)가 얼마나 생겼는지 자동으로 세어주는 똑똑한 카운터입니다.
OxyLite를 활용한 구체적인 논문 사례나 실험 설계 방법이 궁금하시다면 언제든 <문의>해주세요.
