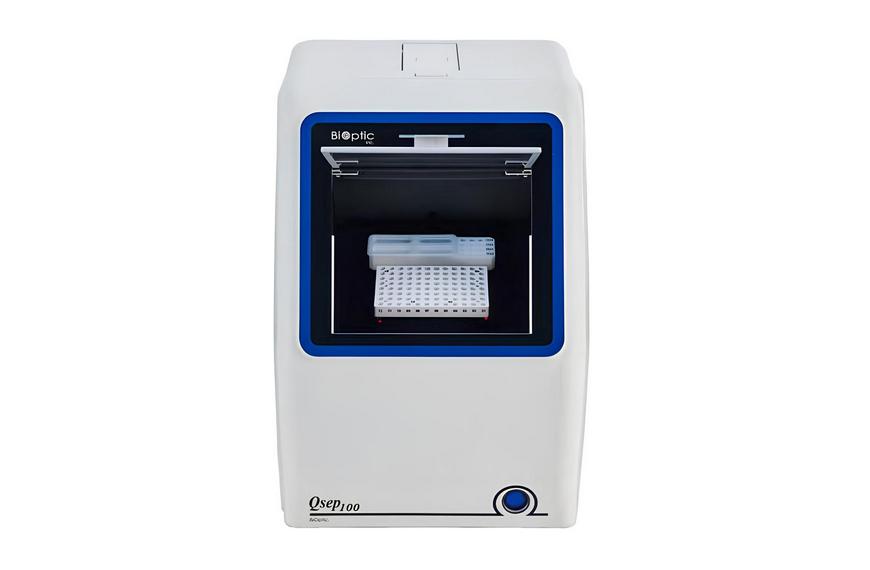

Qsep100 2.0 DNA Fragment Analyzer
제품 소개
Qsep 시스템은 agarose 전기영동 없이도, 값 비싼 chip이나 형광 dye를 사용하는 genetic analyzer 없이도 2~7분 안에 DNA 사이즈 분석이 가능한 자동전기영동장치입니다.
Polyacrylamide gel, 형광물질 (EtBr), 그리고 캐필러리 컬럼이 내장되어 있는 펜 타입의 카트리지를 사용하기 때문에 분석 전 별도의 준비가 필요 없이 빠르고 간편하게 DNA 절편을 분석할 수 있습니다.
사용자는 샘플과 카트리지를 장착하는 것으로 간단히 준비를 완료하고 데이터를 기다리기만 하기 때문에 시간을 절약할 수 있습니다.
또한 gel analysis와는 비교할 수 없는 해상도를 제공하기 때문에 민감하고 정확한 분석이 가능하고, 데이터는 signal peak와 band image가 함께 얻어지기 때문에 고분리능, 고감도로 정성과 정량 분석을 모두 수행할 수 있습니다.
Qsep100 2.0 Bio-Fragment Analyzer는 특허 받은 LEDIF 검출과 완전 자동화를 결합하여 고해상도, 고감도, 재현성 높은 분석을 제공함으로써 모세혈관 겔 전기영동의 새로운 시대를 열었습니다.
이 시스템은 DNA, RNA, 단백질 조각을 다재다능하게 활용하여 여러 분야에서 연구를 강화합니다.
바로 사용할 수 있는 카트리지를 통해 표준 PCR 튜브 또는 96웰 플레이트에 있는 샘플을 기기에 직접 넣어 분석할 수 있으며, 3분 이내에 준비 및 작동이 가능합니다.
이 시스템은 단일 샘플에서 최대 96개(384웰까지 확장 가능)의 처리량을 지원하여 현대 실험실에 비할 데 없는 확장성과 효율성을 제공합니다.
제품 특징
• 안전하고 간편한 ready-to-use gel 캐필러리 컬럼 사용 (최대 100 – 300회 사용 / 타입에 따라 다름)
• 카트리지에 RFID가 부착되어 있어, 기기에 삽입하면 잔여사용횟수/유효기간을 확인할 수 있음
• RNA Quality Number (RQN)을 제공하여 RNA integrity를 확인할 수 있음
• 2-7분 내에 샘플 분석가능
• 1~4bp 구분 가능한 고 해상도 (100 – 500bp)
• 저렴한 running cost
• 2pg/µl의 농도도 분석 가능한 고감도
• 원하는 샘플만을 선택하여 분석 가능한 Cherry picking System
Qsep100 2.0, 무엇이 달라졌나요?
• 현대적인 디자인으로 현대적인 외관과 느낌을 더해 오늘날의 실험실 미학에 더욱 부합합니다.
• 샘플 입력량 감소: 0.2mL PCR 튜브는 이전의 20μL에 비해 이제 10μL만 필요합니다.
• 더 넓은 샘플 도어와 유닛 내부에 내장된 조명을 통해 고객이 작동 중 트레이와 샘플 상태를 명확하게 확인할 수 있습니다.
Cherry-Picking
1번에 1개의 샘플을 picking하는 방식이기 때문에 원하는 샘플을 선택적으로 분석할 수 있습니다. (96-well plate)
다양한 applications
DNA/RNA QC, Cell-free DNA Detection, NGS Fragmentation/Library QC, RFLP, STR, GMO Test, oligonucleotide 분석등 다양한 활용이 가능합니다.
Data View
Gel view (Band)와 Electropherogram (Peak) 이미지를 동시에 얻을 수 있으며, 소프트웨어를 통해 정량적 분석이 가능합니다.
Comparison between CE and slab-Gel 26 and 34bps fragments are detected only on CE (purple box). 238 and 242bps are not distinguished on Slab gel. On the other hand, these fragments is resolved clearly on CE (red box)
RNA Quality Check. Qsep provides RQN (RNA Quality Number) to enable check the extracted RNA’s integrity.
The Qsep Bioanalyzers provide accurate results in three simple steps:
1. Insert the disposable pen-shaped gel cartridge into the instrument.
2. Place the samples in the sample tray.
3. Choose the appropriate method and run. In just a few minutes, users can get reliable results in diverse formats (PDF, Word, Excel), including peak and gel charts.
제품사양
| Qsep1 | Qsep1 Plus | Qsep100 v2.0 | Qsep400 | |
| System Type | 1 Channel Portable System | 1 Channel Portable System | 1 Channel Standard System | 4-Channel System |
| Automated Sampling | 1~8 samples | 1~16 samples | 1~96 samples (384-well Customizable) | 1~96 samples |
| Rapid Analysis | 2~7 min/sample | 2~7 min/sample | 2~7 min/sample | 2~7 min/4 samples |
| Resolution | 1~4bp (Between 100~500bp) | 1~4bp (Between 100~500bp) | 1~4bp (Between 100~500bp) | 1~4bp (Between 100~500bp) |
| Sensitivity | 5pg/μl | 5pg/μl | 5pg/μl | 5pg/μl |
| Minimum Sample Volume | 1~2μl (Micro-Vial) 10μl (0.1 mL Tube) 20μl (0.2 mL Tube) |
1~2μl (Micro-Vial) 10μl (0.1 mL Tube) 20μl (0.2 mL Tube) |
1~2μl (Micro-Vial) 10μl (0.1 mL Tube) 10μl (0.2 mL Tube) |
1~2μl (Micro-Vial) 10μl (0.1 mL Tube) 20μl (0.2 mL Tube) |
| Sample Consumption | ≤1pl | ≤1pl | ≤1pl | ≤1pl |
| Detection | Fluorescence | Fluorescence | Fluorescence | Fluorescence |
| Light Source | LED | LED | LED | LED |
| Separation Voltage | 1-8KV | 1-8KV | 1~15 kV | 1~15 kV |
| Connection | Wi-Fi Remote Control | Wi-Fi Remote Control | USB | USB |
| Power Source | DC 12V (110-240V), 30W | DC 12V (110-240V), 30W | AC100-240V, 120W | AC100-240V, 120W |
| Weight | 5.5Kg | 5.5Kg | 16.5Kg | 26Kg |
| Dimension | 24(L)×21(W)×30(H) | 24(L)×21(W)×30(H) | 41(L)×30(W)×43(H) | 54(L)×40(W)×36(H) |
Cartridge Selection Guide
| Cartridge | Standard (S2) |
High Resolution (S1) |
Kilo Base (S3) |
High Sensitivity (N1) |
High Sensitivity Kilo Base (N3) |
RNA (R1) |
High Sensitivity RNA (NR1) |
| Sample size range | 10-15000 bp | 10-15000 bp | 10-23000 bp | 10-15000 bp | 10-50,000 bp | 20~6,000 nt | 20~6,000 nt |
| L.O.D. | 0.1 ng/μl* | 0.1 ng/μl* | 0.1 ng/μl* | 5pg/μl* | 20 pg/µL* 1 pg/µL in water* |
5pg/μl | 1ng/µL 0.2ng/µL in water* |
| Resolution | 4-10 bp | 1-4 bp | 10-50 bp | ≥ 10 bp | 4~10bp | N/A | N/A |
| Analysis Time (per sample) | 2-3min | 2-3min | 5-8min | 3-5min | 9~25 mins 3 mins (below 1 kb) |
5-10min | 5~8 mins |
| L.O.D. : 2pg/μl (If diluted in the water) * Determined by the DNA ladder (15-622 DNA size marker: C109200) as a sample.KIT 구성품: Alignment marker, Separation buffer, Dilution buffer, Mineral oil, buffer tray, PCR vial, and dropper. |
|||||||
Applications
| Standard (S2) |
High Resolution (S1) |
Kilo Base (S3) |
High Sensitivity (N1) |
High Sensitivity Kilo Base (N3) |
RNA (R1) |
High Sensitivity RNA(NR1) |
|
| PCR product screening | O | O | – | – | – | – | |
| RFLP | O | O | – | – | – | – | |
| SNP | – | O | – | – | – | – | |
| Plasmid purification & Vector cloning analysis |
– | – | O | – | O | – | |
| Library & Fragmentation | O | # | – | – | – | – | |
| Genomic DNA analysis | @ | – | O | – | O | – | |
| High molecular weight Analysis | – | – | O | – | O | – | |
| Cell-free DNA detection | – | – | – | O | – | – | |
| RNA Analysis | – | – | – | – | – | O | O |
| Low concentration sample | – | – | – | O | O | ||
| CRISPR QC & Analysis | O | O | – | – | O | O | |
| Large size fragment analysis | – | – | O | – | – | – |
#. Higher accuracy, but longer separation time. @. Genomic DNA size below 15kb
주문정보
| 제품번호 | 품명 | 규격 | 제조사 | 비고 |
| C100100 | Bio-Fragment Analyzer Qsep100 DNA Analyzer, | unit | BiOptic | 의료기기: 체외수신16-2092호 동물용의료기기: 제 303-001호 |
| C105201 | S2-Standard Cartridge *2, (200 runs/cartridge) with Buffer and Standard Alignment Marker |
set | BiOptic | for Qsep100/ Qsep1 |
| C105202 | S1-High Resolution Cartridge *2, (200 runs/cartridge), with Buffer and Standard Alignment Marker |
set | BiOptic | for Qsep100/ Qsep1 |
| C105206 | S3-Kilobase Cartridge *2, (200 runs/cartridge), with Buffer and Standard Alignment Marker |
set | BiOptic | for Qsep100/ Qsep1 |
| C105205 | N1-High Sensitivity Cartridge *2, (100 runs/cartridge), with Buffer and Standard Alignment Marker |
set | BiOptic | for Qsep100/ Qsep1 |
| C105210 | R1-RNA Cartridge *2, (100 runs/cartridge), with Buffer and Alignment Marker (5X Lower Marker) | set | BiOptic | for Qsep100/ Qsep1 |
| C105201-Q | S2-Standard Cartridge *2, (200 runs/cartridge) with Buffer, Quantitative Marker*4 and Size Marker*1 |
set | BiOptic | for Qsep100/ Qsep1 |
| C105202-Q | S1-High Resolution Cartridge *2, (200 runs/cartridge) with Buffer, Quantitative Marker*4 and Size Marker*1 |
set | BiOptic | for Qsep100/ Qsep1 |
Consumable
| 제품번호 | 품명 | 규격 | 제조사 | 비고 |
| C109200 | 15-622bp Size Marker | 500μL/ Vial | BiOptic | |
| C109301 | 50-3,000bp Size Marker | 500μL/ Vial | BiOptic | |
| C109301-HC | 50bp Size Marker | 250μL/ Vial | BiOptic | |
| C109400 | 100bp-10kb Size Marker | 100μL/ 5vial | BiOptic | |
| C109700 | 500-23kb Size Marker | 500μL/ Vial | BiOptic |
| C109100-500A | 20bp & 1000bp Alignment Marker | 500μL/ Vial | BiOptic | |
| C109102-500A | 20bp & 5000bp Alignment Marker | 500μL/ Vial | BiOptic | |
| C109109-500A | 20bp & 1500bp Alignment Marker | 500μL/ Vial | BiOptic | |
| C109110-500A | 20bp & 15Kbp Alignment Marker | 500μL/ Vial | BiOptic | |
| C109120-500A | 5x Lower Alignment Marker | 500μL/ Vial | BiOptic |
