Alliance IRIS
제품 소개

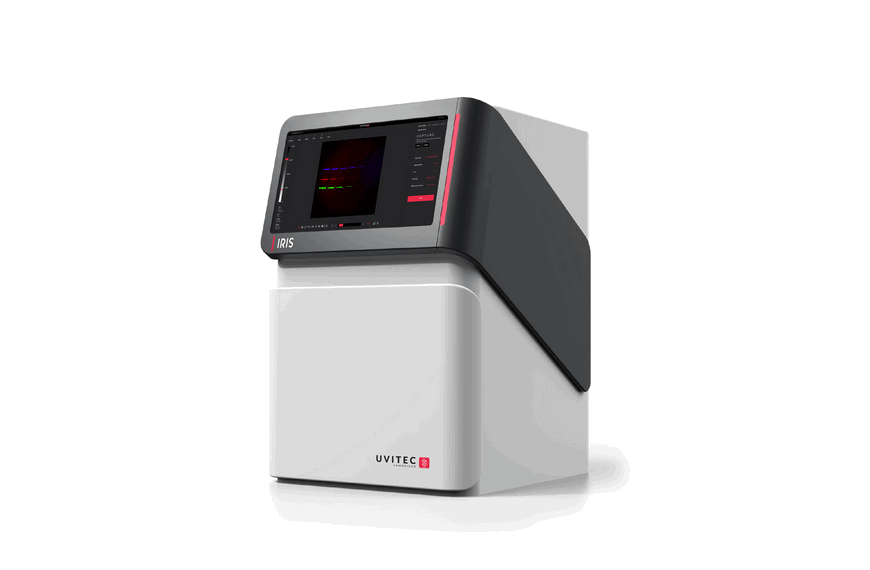

UVITEC ALLIANCE IRIS는 화학발광 (Chemiluminescence)및 형광(Fluorescence), 특히 웨스턴 블롯(Western blot) 이미징 분야에서 최고 수준의 성능을 자랑하는 최첨단 시스템입니다.
F/0.75 조리개로 가장 높은 광학 감도를 자랑하며 이에 따른 정밀한 이미징 기능을 제공합니다.
이 시스템은 완전히 자동화되어 있으며 극한의 감도와 정밀도를 바탕으로 생명과학 연구 분야에서 높은 정확도와 효율성을 요구하는 연구자들에게 최적의 솔루션을 제공합니다.
IRIS New Chromascan Concept
형광 이미징 어플리케이션에서는 일관되고 균일한 조명이 매우 중요합니다.
UVITEC의 대표 기술인 Chromapure는 그동안 이러한 요구를 충실히 충족시켜 왔으며, 이제 새로운 차세대 모델인 Chromascan의 출시로 또 한 단계 도약하게 되었습니다.
IRIS는 pulse LED 기술을 사용한 고급 스캐너 방식의 이미징 시스템으로, 고르게 빛을 비추고, 신호간섭(crosstalk)을 최소화하여 항상 정확한 이미지를 얻을 수 있게 설계되었습니다.

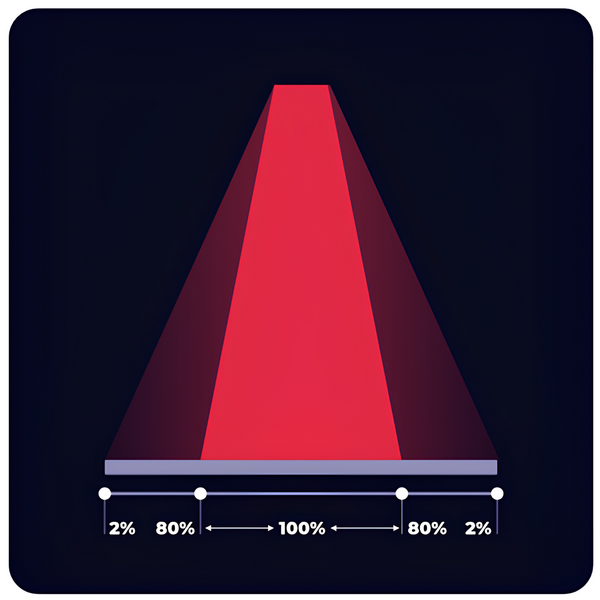

LED Is not giving a 100% Uniform light all over the surface of the plate. It is not a scanner.

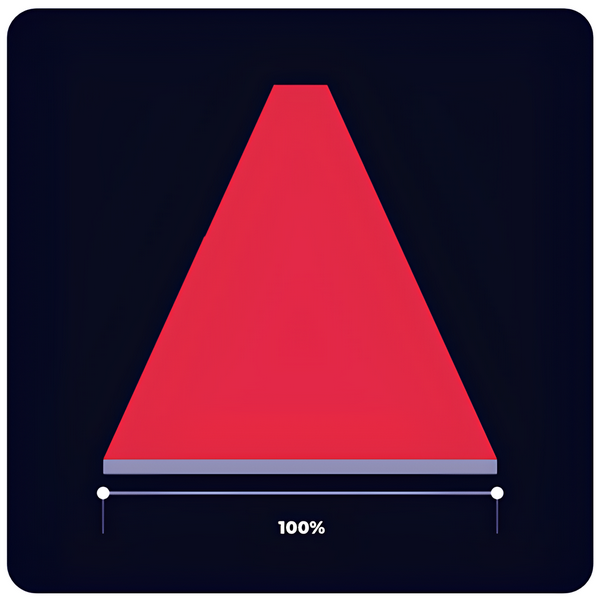

Chromascan can offer this uniformity, gather the intensity of the pulse LED technology and add a scanner like innovative technology.
IRIS 는 pulse LED 기술 적용으로 스캐너 같은 방식으로 고르게 빛을 분산해줍니다.
제품 특징
• 최고 광학 감도:
-IRIS는 f/0.75의 최고 광학 감도를 제공합니다.
-이는 뛰어난 이미지 품질과 정확한 검출을 가능하게 합니다.
• 혁신적인 기능:
-IRIS는 최고 광학 감도뿐만 아니라 강력한 혁신적인 기능을 제공합니다.
-이를 통해 정확도와 검출 능력이 뛰어납니다.

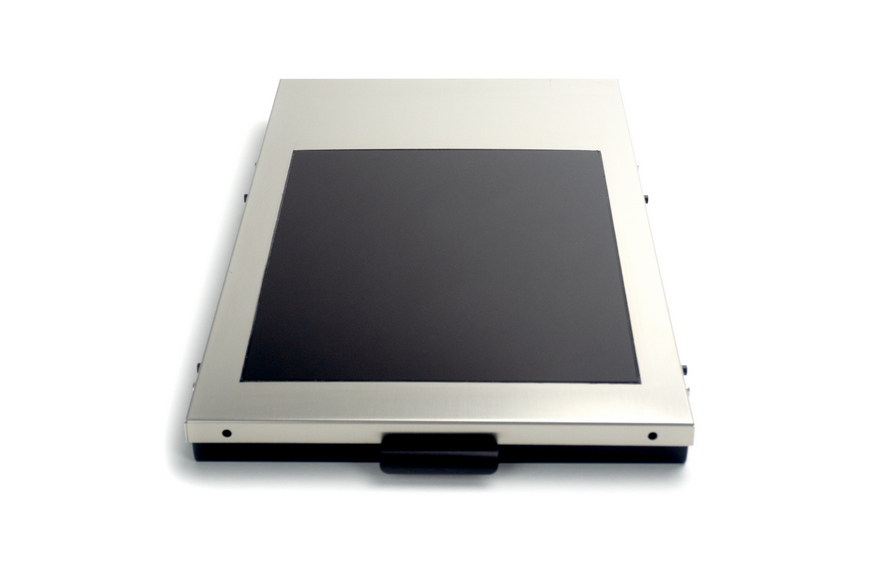

• UV-LED Pad 기술:
-IRIS는 지속 가능한 환경을 고려하여 UV-LED Pad 기술을 도입했습니다.
-이 기술은 기존 UV-Pad보다 더 오래 지속되며, 빛의 강도와 효율을 유지합니다.
-민감한 샘플의 손상을 방지합니다.
제품 특징
• 편리한 샘플 처리:
-이 시스템은 휴대용 샘플 트레이를 통해 샘플 처리를 간편하게 할 수 있도록 설계되었습니다.
• 독립형 디자인:
-IRIS의 독립형 디자인은 실용성과 사용자 친화성을 강조합니다.
-깔끔하게 청소할 수 있으며 연구 환경에 맞게 조절할 수 있습니다.
• Cambridge Touch 스크린:
-IRIS는 15.6인치(40cm) 이상의 넓은 터치 스크린을 제공합니다.
-분자 이미징 실험의 모든 세부 사항을 선명하게 표시할 수 있도록 해줍니다.
활용 분야
-웨스턴 블롯 분석: 단백질 발현량 분석, 단백질-단백질 상호작용 분석 등
-세포 이미징: 세포 내 단백질 분포 분석, 세포 신호 전달 분석 등
-핵산 분석: DNA, RNA 분석 등
-생체 발광 분석: 생체 내 발광 현상 분석 등
Applicaions
-Chemiluminescence: Western blotting

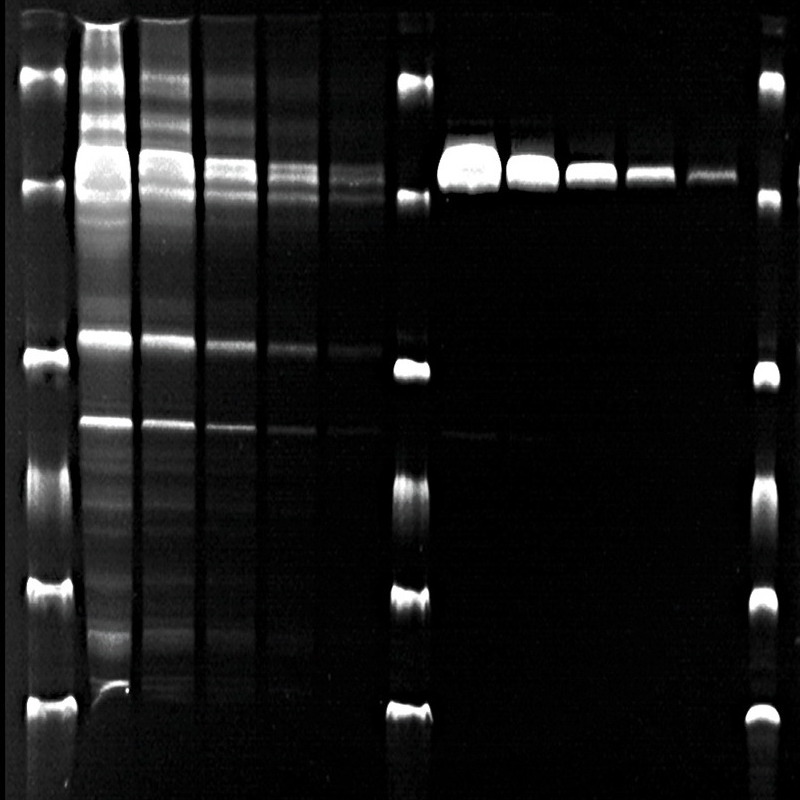

-Fluorescence: DNA and RNA gels with fluorescent stains

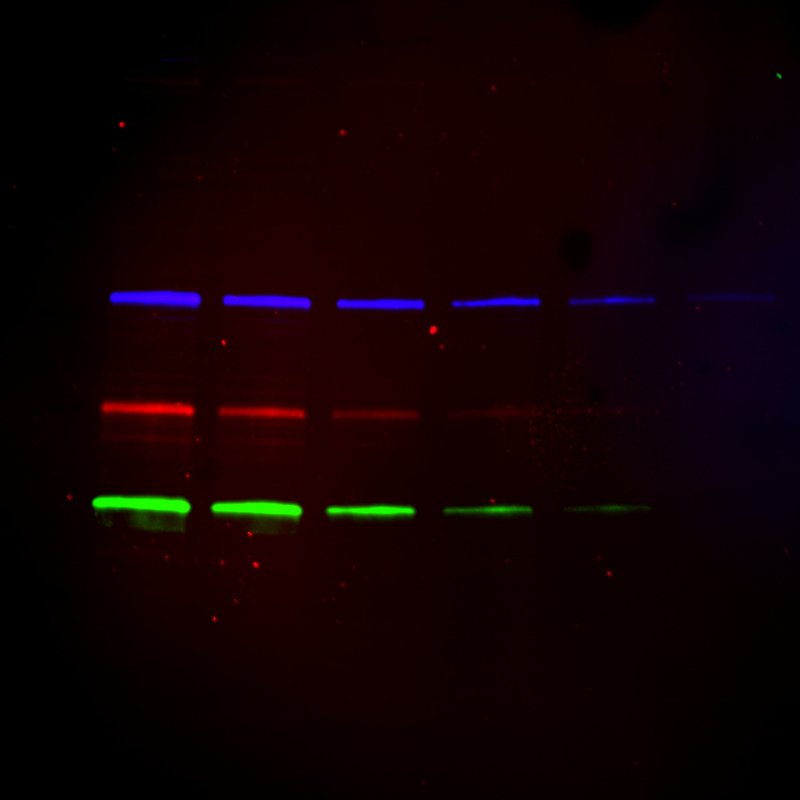

-Epi Fluorescence: Optional IR/NIR/RGB multiplexing with up to 8 wavelengths
-Bioluminescence: In-vivo Luciferase and Fluorescence
-Visible Imaging: Optional Colorimetry and Protein gels
제품사양
| Practicality | Optics |
| • 1-click to image > effortless acquisition, in no time • No manual control > hands-off, automated routines • Slide Out tray > hassle-free sample positioning • All-in-one > acquisition – editing – analysis, straight away • DeepEye© > Revolutionized analysis |
• 9.2 megapixels > massive resolution, HD pictures • f/0.75 custom lens > unrivalled camera sensitivity • 3 stage Peltier Cooling > Absolute -30°C, -60°C regulated. • OD 4.8 dynamic range > outstanding weak/strong detection ratio • 65,535 gray levels > research level protein quantification • FOV > 21 x 26 cm |
| Darkroom | Applications |
| • Touch screen design > Q-Smart darkroom • Innovative UV > LED 312nm • Plug-n-play > upgrade any module, at any time • Motorized filter wheel > large selection of emission filters • All in one > stand-alone touch screen 15.7 inch & PC |
• Femtogram-level > stunning detection of faintest signals • Uvipure© technology > enhanced UV for EtBr and all safe stains • ChromaScan© concept > homogeneous excitation light • Confocal discs > boosted fluorescence signals capture • Multiplexing > up to 7 simultaneous channels |
제품 선택가이드
| Alliance Q9 Advanced Manual |
Alliance Q9 Advanced Automatic |
Alliance Q9 Micro |
Alliance Iris |
|
| Focus | Pre-calibrate focus (semi-auto) | Auto-focus | Pre-calibrate focus (semi-auto) | Auto-focus |
| Image resolution | 9.2M (Max. 36M) | 9.2M (Max. 36M) | 9.2M (Max. 36M) | 9.2M (Max. 36M) |
| F-value | F/0.8 | F/0.8 | F/0.8 | F/0.75 |
| Dynamic range | OD 4.8 | OD 4.8 | OD 4.8 | OD 4.8 |
| Camera cooling | 3-step Peltier, < 1min, -60℃ | 3-step Peltier, < 1min, -60℃ | 3-step Peltier, < 1min, -60℃ | 3-step Peltier, < 1min, -60℃ |
| Imaging bits | 16 bit, 65,535 gray levels | 16 bit, 65,535 gray levels | 16 bit, 65,535 gray levels | 16 bit, 65,535 gray levels |
| Filter positions | 7-motorized wheel | 7-motorized wheel | 1 | 9-motorized wheel |
| Default Illuminations | White, RGB Biopanel | White, RGB Biopanel | White, RGB Biopanel | UV-LED pad |
| Weight | 72kg | 72kg | 25kg | 63kg |
| Power Consumption | 120W | 120W | 120W | 120W |
| Dimension (mm) | W 470 x D 515 x H 845 | W 470 x D 515 x H 845 | W 340 x D 430 x H 550 | W 406×D 499×H 686 |
| Option | UV/Chroma RGB, NIR, IR | UV/Chroma RGB, NIR, IR | Chemi-only | UV/chroma RGB, NIR, IR |
ALLIANCE CHROMASCAN© Modules
> 기본으로 포함된 패드보다 훨씬 좋은 품질의 레이저급 Light Source이며 이를 받아 줄 Emission filter 가 별도로 필요합니다.
> Chromascan module 과 Emission filter를 Channel 수에 따라 선택해야 합니다. (2~9채널)
| Chromascan excitation light for IRIS only | ||||
| 제품번호 | 품명 | 규격 | 제조사 | 비고 |
| 3999-8010-1 | CHROMASCAN LIGHT-IR-780nm capsule | EA | Uvitec | |
| 3999-8011-1 | CHROMASCAN LIGHT-IR-740nm capsule | EA | Uvitec | |
| 3999-8012-1 | CHROMASCAN LIGHT-NIR-680nm capsule | EA | Uvitec | |
| 3999-8013-1 | CHROMASCAN LIGHT-NIR-640nm capsule | EA | Uvitec | |
| 3999-8014-1 | CHROMASCAN LIGHT-Green-540nm capsule | EA | Uvitec | |
| 3999-8015-1 | CHROMASCAN LIGHT-Blue-480nm capsule | EA | Uvitec | |
| 3999-8016-1 | CHROMASCAN LIGHT-UV-365nm capsule | EA | Uvitec | |
| 3999-8017-1 | CHROMASCAN LIGHT-Blue-440nm capsule | EA | Uvitec | |
| 3999-8018-1 | CHROMASCAN LIGHT-Orange-580nm capsule | EA | Uvitec | |
| Chromascan narrowed-band emission filter IRIS only | ||||
| 제품번호 | 품명 | 규격 | 제조사 | 비고 |
| 1710-5187-1 | F-900 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5185-1 | F-850 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5170-1 | F-800 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5196-1 | F-750 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5166-1 | F-700 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5165-1 | F-650 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5163-1 | F-600 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5113-1 | F-590 S27 UV filter | EA | Uvitec | |
| 1710-5167-1 | F-550 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5168-1 | F-500 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5169-1 | F-450 S27 Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
| 1710-5199-1 | F-999 S27 Safelight Narrow bandpass filter | EA | Uvitec | Hard coating OD6 |
Tutorials
How to operate the CFR21 (이미지 잠금 모드)
3-step MW analysis process (간단한 분자량 분석)
Protein quantification (초간단 단백질 정량법)
How to rotate a image (이미지 수평 맞추는 법)
UVITEC-1D Software (소프트웨어 소개)
주문정보
| 제품번호 | 품명 | 규격 | 제조사 | 비고 |
| 1541-1000-1 | Alliance IRIS | Unit | Uvitec | |
| 2804-2410-1 | UVIpure-IRIS UV PAD | Unit | Uvitec | UV translight pad for Alliance only |
| 2804-2418-1 | SafeLight IRIS BLUE PAD | Unit | Uvitec | UV translight pad for Alliance only |
| 2804-2419-1 | white-Light IRIS WHITE PAD | Unit | Uvitec | UV translight pad for Alliance only |
Document
| 제품 자료 | BioD_Catalog_EN_IRIS.pdf | Upload date: 2025.07.30. |
